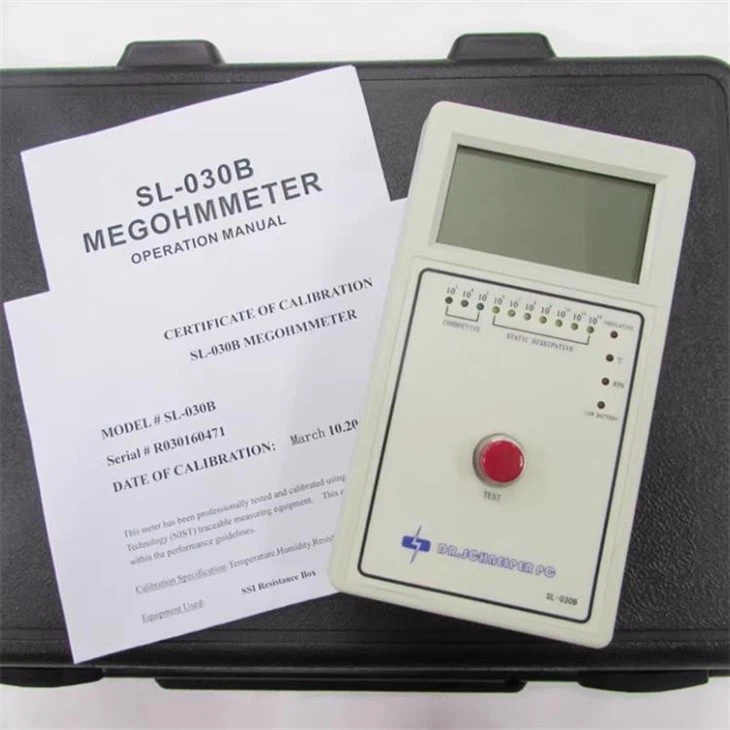

SL-030B Tester rezistans sifas dijital
I.Pwodwi Deskripsyon
Enstriman sa a se yon tèsteur rezistans sifas pòtab (segondè - mèt rezistans) ak yon 3.1/2 - Digit LCD (ki ap dirije) ekspozisyon, itilize yon mikro trè entegre. Ranje mezi li yo soti nan 10E3Ω a 10E12Ω, epi li prezante yon segondè - presizyon tanperati dijital ak Capteur imidite. Vòltaj nan tès entèn otomatikman chanje ant DC 10V ak 100V. Li montre valè a rezistans dirèkteman nan fòma dijital, ofri segondè presizyon, repons vit, bon estabilite, ak fasil lizibilite. Enstriman sa a se apwopriye pou fè tès pwodwi Electrostatic dissipative tankou anti - soulye estatik, anti - pwodwi plastik ak kawotchou, ak anti - planche estatik leve soti vivan pou chanm òdinatè, menm jan tou pou mezire rezistans a ensilasyon nan elektwonik ak pwodwi elektwonik. SL-030B dijital izolasyon rezistans tèsteur a (segondè-rezistans mèt) se apwopriye pou mezire rezistans a izolasyon nan materyèl izolasyon, pwodwi elektrik, ak divès eleman. Li kapab tou mezire rezistans a izolasyon nan fil plastik ak câbles (san yo pa pwoteksyon) nan tanperati diferan.
II. Paramèt teknik
1. Rezistans Mezi Ranje: 10 × 103Ω a 10 × 1012Ω
2. Ranje mezi tanperati: -0 a 50 degre
3. Ranje mezi imidite: 0 a 100%rh
4. Display: 3.1/2-chif LCD (ki ap dirije)
5. Rezolisyon: 1/2000
6. Presizyon: 0.5%~ 5%
7. Vòltaj tès entèn: 10V, 100V (otomatik oblije chanje)
8. Pwovizyon pou pouvwa: 9V batri
9. Dimansyon Enstriman: 175mm × 98mm × 50mm
10. Pwa tèsteur: approx . 300 G

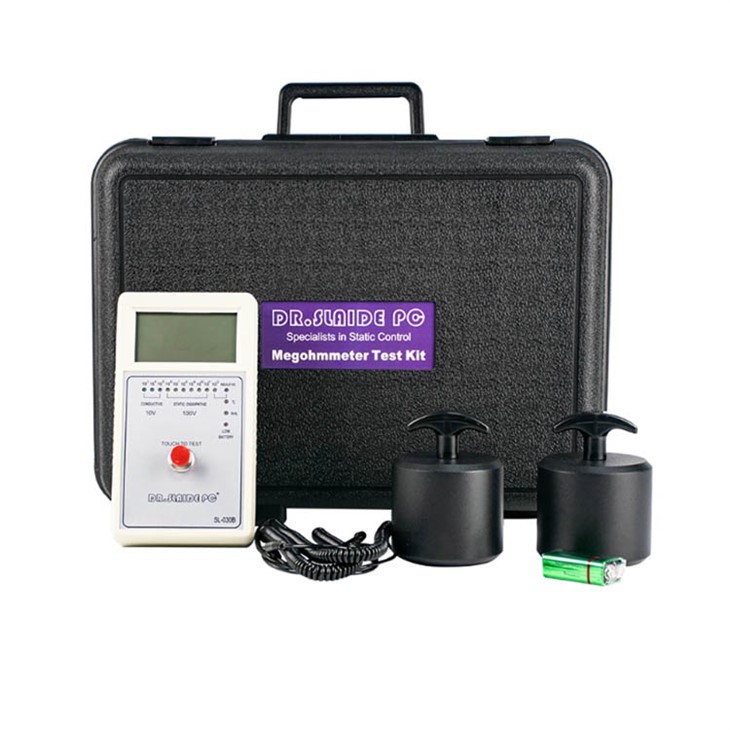

11. pwa lou Bob: 2.5kg × 2 pcs
Iii. Estrikti enstriman ak prensip k ap travay
1. Estrikti
Li konsiste de yon DC segondè - vòltaj tès ekipman pou pouvwa, yon segondè - Enpedans DC anplifikatè, pwa, ak yon ekspozisyon.
2. Prensip fonksyònman
Dapre lwa Ohm a, yo te mezire rezistans Rx egal a vòltaj aplike V divize pa aktyèl la mwen ap koule tankou dlo nan li, sètadi, r=v/i. Prensip la opere nan yon tipik segondè - mèt rezistans (sitou analòg ak kèk komen dijital segondè - mèt rezistans) se kenbe yon vòltaj fiks ak mezire aktyèl la mwen ap koule tankou dlo nan rezistans nan echantiyon jwenn valè a rezistans. Jan yo montre nan ekwasyon an, depi aktyèl la mwen se envès pwopòsyonèl ak rezistans a, pa dirèkteman pwopòsyonèl, valè a rezistans parèt ki pa - lineyè. Lè rezistans a se enfini, aktyèl la se zewo, ak pwen an zewo sou echèl la se ∞, ak mak trè dans ak rezolisyon ki ba. Echèl la tout antye se ki pa - lineyè. Anplis de sa, depi V vòltaj la tou varye yon ti kras lè mezire rezistans diferan, presizyon nan òdinè segondè - mèt rezistans se difisil amelyore. SL - 030B Tester rezistans izolasyon dijital la mezire tou de vòltaj V atravè rezistans a ak aktyèl la mwen ap koule tankou dlo nan li ansanm. Apre A/D konvèsyon, mikro a kalkile R (rezistans) pa divize V pa mwen ak montre rezilta a nimerik. Menm si tou de V ak mwen chanje ansanm, valè a rezistans parèt pa varye tankou nan òdinè segondè - mèt rezistans akòz chanjman nan V oswa mwen, ki kapab lakòz yon presizyon trè wo. Teyorikman, erè a ka zewo. Nan pratik, erè a kapab yon kèk milyèm oswa dis-milyèm. Tanperati a ak imidite yo mezire lè l sèvi avèk enpòte detèktè dijital, dirèkteman parèt pa mikro a, ak presizyon segondè, lajè ranje mezi, ak lekti ki klè. Vòltaj tès la pa egzije pou chanje manyèl; Mikroproseseur la otomatikman chwazi ranje a ak vòltaj tès ki baze sou rezistans a mezire.
Enstriman an san danje epi serye; Li pa pral domaje menm si tèminal yo tès yo se kout - sikwi a 100V.
3. Enstriman fonksyon kle Layout
Tès Vòltaj 10V-100V Tèminal Tès
Iv. Prekosyon sekirite
1. Tanpri, li manyèl itilizatè sa a ak anpil atansyon anvan ou itilize epi swiv enstriksyon yo etap pa etap.
2. Pa itilize okenn Pwodwi pou Telefòn ki pa bay manifakti a pou evite danje potansyèl . 3. enstriman sa a ka mezire rezistans izolasyon yon objè ki chita. Pandan tès la, yo ta dwe mete objè ki anba tès la sou yon pad byen - izole pou anpeche flit aktyèl ki afekte rezilta tès yo.
4. Lè w ap fè tès pwodwi elektrik, zòn nan electrodes pi gwo oswa ekspoze yo ta dwe konekte nan segondè - tèminal la pwodiksyon vòltaj nan enstriman an pou misyon pou minimize entèferans ekstèn.
5. Pou pwodwi kab ak yon djenn metal, ka djenn sa a dwe itilize kòm yon electrodes, ki konekte nan segondè a - tèminal pwodiksyon vòltaj, pandan y ap fil la debaz ki konekte nan tèminal la opinyon. Pou câbles san yo pa yon djenn pwoteksyon, nenpòt ki koneksyon se akseptab, men objè a anba tès yo dwe mete andedan yon plak pwotèj metal, ak plak pwotèj la chita.
6. Lè rezistans nan izolasyon mezire ki pi wo pase 10 × 10⁰ω, yo ta dwe objè a anba tès dwe mete andedan yon bwat kouvwi, ak bwat la chita, yo anpeche entèferans.
7. Lè w ap mezire rezistans volim ak rezistans sifas, mezire rezistans nan volim premye, Lè sa a, rezistans nan sifas yo. Sinon, polarizasyon materyèl la pral afekte mezi rezistans volim. Si yo mezire materyèl la repete, polarizasyon ka rive, fè plis mezi enposib. Nan ka sa a, sispann tès, pèmèt materyèl la pran yon ti repo pou 8-10 èdtan, oswa netwaye li ak alkòl anidrid, sèk li, ak Lè sa a, mezire ankò apre refwadisman.
8. Pandan tès la, pa manyen segondè - tèminal pwodiksyon vòltaj la oswa koneksyon li yo pou fè pou evite chòk elektrik.
9. Evite lè l sèvi avèk enstriman an nan anviwònman sa yo:
a. Evite limyè solèy la dirèk, lapli, oswa kondisyon mouye.
b. Kenbe lwen dife ak tanperati ki wo yo anpeche surchof.
c. Lè w ap deplase oswa repare, fèmen pouvwa a ak dekonekte kondwi yo tès yo.
V. Itilizasyon ak operasyon
SL-030B a gen yon endikatè ki ba batri vòltaj. Limyè endikatè "ba batri a" ap eklere lè vòltaj batri a desann anba 6 vòlt. Li se yon tèsteur multi ak yon ekspozisyon dijital, mezire tanperati anbyen, imidite, ak rezistans sifas yo. Mezire tanperati anbyen ak imidite: peze epi kenbe bouton tès la; Wouj la te dirije pwochen nan "degre" ap flash. Ekspozisyon an pral montre tanperati aktyèl la. Kontinye kenbe bouton tès la. Apre yon kèk segond, enstriman an pral otomatikman chanje nan mezi imidite, ak wouj la te mennen pwochen nan "degre" ap fèmen, pandan y ap wouj la te mennen akote "RH%" ap flash. Ekspozisyon an pral Lè sa a, montre imidite aktyèl la anbyen. Apre apeprè 15 segonn, yo pral mezire valè rezistans sifas la ap parèt sou ekran an LCD, ak ki ap dirije a ap endike tou enpedans la mezire.

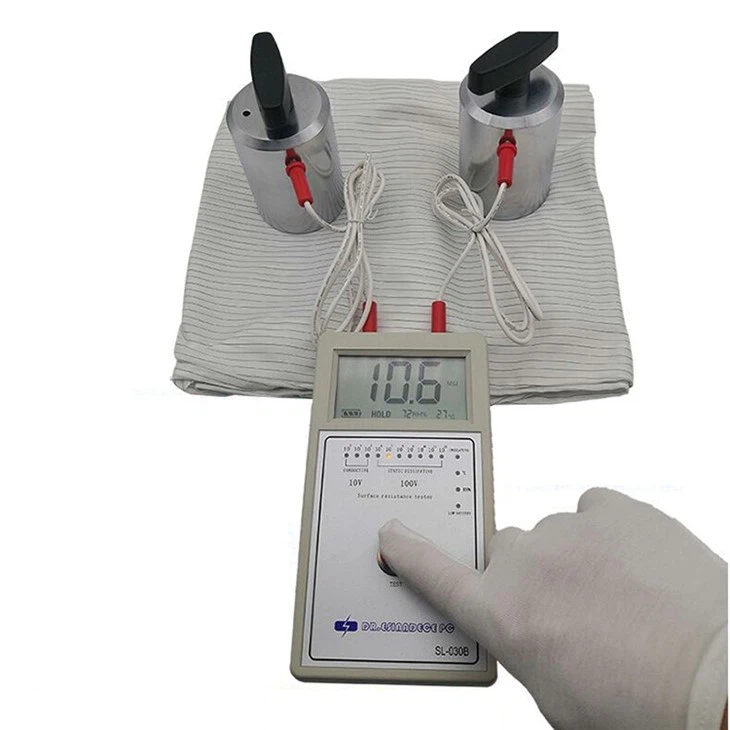

SL-030B nou an dijital sifas rezistans tèsteur se pafè a teste twal la ESD ak lòt materyèl ESD.
Vi.pay ak livrezon
